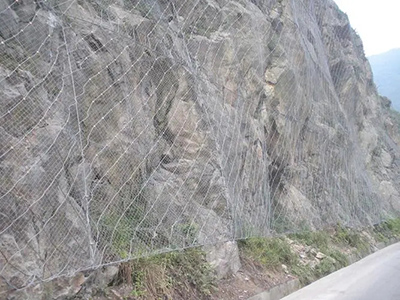

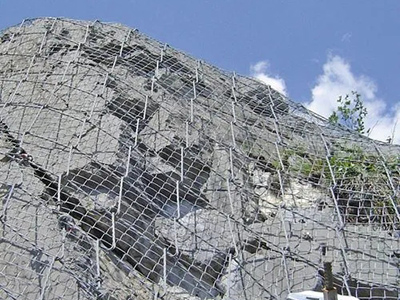

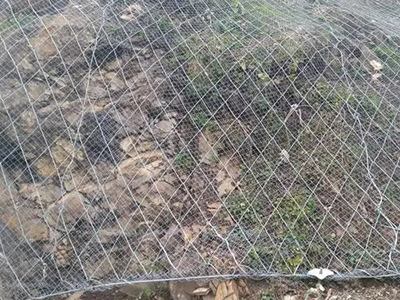

邊坡防護網案例
絞索網由高強度防腐鋼絲成索后編制,是一種以高強度鋼絞線螺旋網片為主體的,全新的主動防護形式。

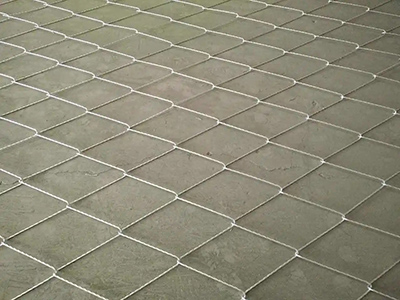

絞索網由高強度防腐鋼絲成索后編制,菱形網孔內切圓直徑250mm,網片標準規格10x3.5m;
錨桿:一般采用一端(外露段)帶加工螺紋的Φ25/28普通螺紋鋼筋錨桿,也可采用Φ25精軋螺紋鋼筋(如GEWI錨桿),并根據需要進行熱鍍鋅等防腐處理,成孔困難時可采用自鉆式中空錨桿;
錨墊板:菱形鋼板,四個角帶有扣爪,尺寸不小于320x180mm,厚度不小于10mm;需要時可改變或簡化其結構;

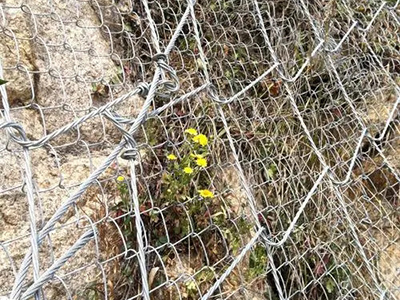

邊界繩:用于封閉防護網四周邊沿的鋼絲繩,根據其位置分為上邊界繩、下邊界繩和側邊界繩,其直徑不得小于Φ12,一般選用Φ14或Φ16,單根長度不宜大于40m,每根兩端各配一根長度為2~3m的鋼絲繩錨桿;
輔助錨桿:選用件。用于在局部低凹處使SPIDER網更好地緊貼坡面,相對于主要錨桿,其直徑可約小,一般為20~25mm,長度一般選用1~1.5m,其錨墊板亦可適當減小。
